MOEORW-960多回路電纜隱患預警及故障定位裝置系統架構
MOEORW-960多回路電纜隱患預警及故障定位裝置系統主要由終端傳感器、監測主機、系統后臺等構成。監測傳感器實時采集各電纜回路電流波形數據、由PT二次側采集電壓波形數據，采集的數據分別傳輸至相應監測主機，并由監測主機對多路數據進行同步分析處理。實現隱患預警、接地選線、故障定位等核心功能。
系統裝置主要分為三部分：
1）終端傳感器
電流傳感器安裝于電纜頭接地線處，采集地線高頻行波電流，不會對電纜造成任何物理性傷害。
電壓波形數據由母線PT二次側采集，通過有線傳輸方式傳輸至監測主機。
2）監測主機

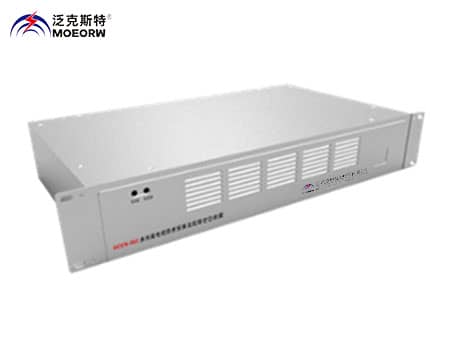

監測主機安裝在配電房或變電所內，放置于主屏柜內，由CPU模塊、高速數據采集模塊、通訊模塊、時鐘模塊、電源模塊等多種模塊共同構成，體積小，集成度高，與終端傳感器通過專用線纜連接。
3）系統后臺
運維人員通過系統后臺可在線監測電纜線路運行狀態和裝置的運行工況，保障電纜線路健康安全運行。

MOEORW-960多回路電纜隱患預警及故障定位裝置技術優勢
a）通過隱患預警功能，可實現電纜的全生命周期運行監測，及時對存在隱患風險的電纜進行檢修，有效提高供電可靠性，減少故障停電跳閘造成的經濟損失。
b）通過行波實現精準的故障選線和故障定位，避免了傳統選線法受到的系統、諧波等因素干擾，可大幅提高運維人員故障排查效率，保障人身設備安全。
c）系統軟件平臺部署在云服務器端，操作人員訪問方便，可實時查看線路運行情況，方便管理。
d）終端傳感器采用柔性傳感器設計，安裝便捷，施工簡易，安全可靠。

MOEORW-960多回路電纜隱患預警及故障定位裝置主要技術指標
a）電纜故障定位精度：≤0.2%L+5m；
b）電纜故障預警準確率：≥95%；
c）電纜接地選線準確率：≥99%；
d）電流行波信號采樣率：≥20MHz；
e）工頻信號采樣率：≥12.8kHz；
f）供電方式：AC 220V市電取電；
g）工作溫度：-25℃～+70℃；
h）故障定位響應時間：≤10min；
i）行波測量傳感器帶寬：1Hz～50MHz；
j）行波連續記錄時長：≥1000us；
k）GPS同步時間誤差：±20ns。
