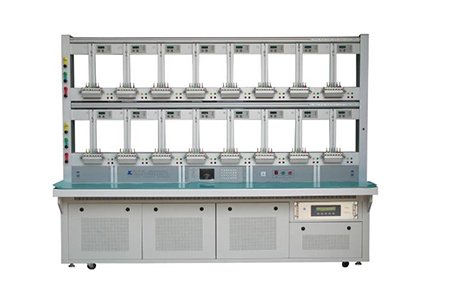

三相電能表校驗裝置

簡介：
MOEORW8530系列三相電能表校驗裝置采用了數字電子技術、模擬電子線路和單片微型計算機等先進技術，該功率源以MCU單片機為核心，采用了數字合成、數字調頻、數字調幅、數字移相、脈寬調制等技術，克服了傳統線性放大器效率低、發熱嚴重、可靠性差等缺點，zui大特點是工作可靠性高、負載特性好，是新一代理想的多表位電能表校驗設備。
本檢驗臺適用于檢定電子式和機電式三相多功能表、多費率電能表、預付費電能表和普通電能表?？梢詸z定各種測量原理的無功電能表、包括三相四線跨相無功、三相四線正弦無功、三相三線正弦無功、三相三線移相60度無功等等。



三相電能表校驗裝置主要特點：

 本檢驗臺可使用自身面板鍵盤進行操作，也可用裝有配套軟件的電腦軟件進行操作，兩種操作方法都簡便易行。本檢驗臺的主要特點如下：
 1.采用脈寬調制功率放大技術（也稱為數字功率放大技術），穩定度高、可靠性好，功率放大器轉換效率高于90%，；
  2. 輸出電壓、電流軟件啟停；
  3.電流輸出量程自動切換，電壓、電流輸出出現故障時自動檢測、報警并保護；
  4. 穩定性好、可靠性高、負載特性好；
  5.輸出功率大：電壓可輸出(200VA-1000VA)，電流可輸出(200VA-1000VA)；
  6. 能同時校驗相同規格不同電能常數的電能表；
  7.具有自動尋標記功能(方便潛動、啟動試驗)、具有光電頭集翻功能（選配）以提高校表工作效率；
  8.臺體配有標準RS485通訊接口，在軟件的配合下可以對電表通訊口進行測試（用戶也可以根據我公司提供的二次開發手冊對其他功能進行二次開發，以適合用戶自己對電表的測試要求）；
  9.配有Windows下的PC機操作管理軟件，校驗結果可存盤、可查詢、可打??；
  10.提供開放的數據庫文件格式，以便誤差數據進行網絡級管理，為上一級管理系統調用；
  11.整個裝置結構清晰、設計合理、外形美觀、配置靈活，有一體式和分體式兩 種不同風格的結構可供選擇。

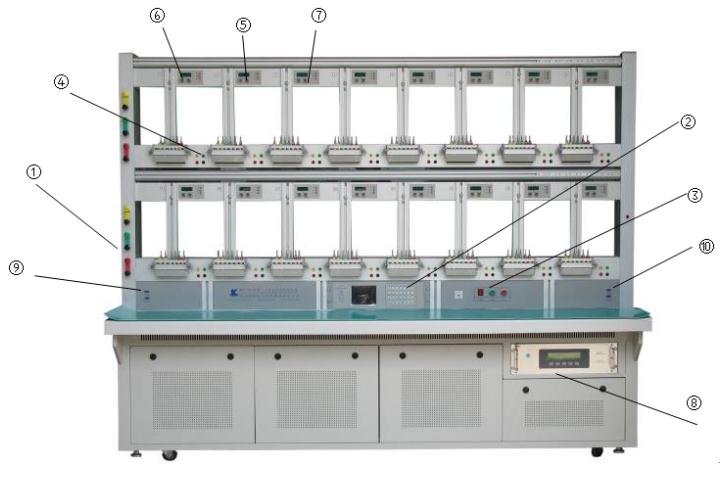

三相電能表校驗裝置結構及主要部件說明

① 電流短接片            ②  面板操作鍵盤
③ 電源開關                ④  電壓輸出端子
⑤ 誤差處理器            ⑥  被檢表脈沖輸入口
⑦ 被檢表485接口     ⑧  標準表
⑨ PC-232接口             ⑩  PC-485接口


三相電能表校驗裝置設備的主要技術指標
供電電源：220V ±10%，50Hz/60Hz；
zui大功耗：1800VA

虛負荷功率源指標
◆ 輸出電壓： 3x30V(AC) -  3x380V(AC)；
   調節細度： 當前量程的0.01%
輸出電流： 0.1A(AC)- 100A(AC)
調節細度：當前量程的0.01%;
◆  移相范圍 ：0-360°；調節細度：0.1°;
電壓電流輸出頻率：45Hz-65Hz ;
調節細度:0.01 Hz;
◆ 正弦波輸出時波形的失真度： 電壓，電流  ＜ 0.5%;
◆ 正弦波輸出時輸出時功率源的電壓、電流、功率穩定性： ＜0.1% (180s);
◆ 負載特性：可驅動阻性負載，可驅動感性負載，可驅動容性(小于4uF) 負載；
輸出波形：可輸出正弦波；
            可輸出 2-21次諧波，總含量應小于40% ；
            可輸出奇次諧波 ；
            可輸出次諧波；
輸出容量:  電壓源    zui大160VA
電流源    zui大650VA

標準電能表指標
供電電源：220V/240V ±10%，50Hz；zui大功耗：30VA
測量功能： 電壓測量范圍 40V(AC)- 480V(AC)
(內部量程60/120/240/480)
電流測量范圍 0.001A(AC)- 100A(AC)
(內部量程.02/0.05/0.1/0.2/0.5/1/2/5/10/20/50/100)
準確度等級 ：0.05   或   0.1
有功電能測量準確度: 0.05%      0.1%  (PF>0.5)
無功電能測量準確度: 0.1%       0.2%  (PF>0.5)
預熱時間：30分鐘
工作環境： 溫度 +5 ℃~ +40℃
相對濕度 <85%
無腐蝕性氣體
